家用充電安裝停看聽:安裝壁掛式充電座

在家裝充電站很困難嗎?

嗨大家好~又是我,電動車老司機 Andy!想當初即將拿到 Tesla 的時候,除了興奮的等待之外,就是先解決家用充電的需求。大家如果現在正在煩惱,就讓我來和大家分享如何為家裡建置一個屬於自己,最安全、美觀的充電站。


充電速度

上回羅傑老師的這篇「充電速度老實說:AC交流電與 DC直流電充電站」文章中有和大家分享到,在家充電我們通常不求快,因為在家充電時間長, 220V/16A 就足敷每日 200 公里使用。以下我們就以 220V/16A 為例,為大家說明應該要注意的事項。




電力來源

我們一般住家的電表至多提供 220V/75A 的單相電,供整個住家使用;由於充電功率相較其他電器大,我們建議從主電源接出電纜,並使用專用斷路器確保安全。




斷路器

雖然部分電動車充電器內部,會內建有獨立斷路設備,但一般來說還是會建議在充電器前端增設至少一個保護開關,畢竟多一層安全保護不嫌多!那我們該怎麼選則適合的斷路器呢?

首先,建議選擇大品牌、符合安全規範的斷路器比較有保障;再來是安全電流,斷路器的 8 折就是充電器設定的電流:以我們今天要安裝的 16A 電流為例,我們需要裝設 20A 的斷路器才符合規範,依此類推。



安全電纜

首先電纜的兩個重點是:電纜截面積越大、其電阻越小、發熱也更低;電纜越長、壓降的狀況就會更顯著。所以當我們在選擇電纜規格時,距離和電流就會是考量關鍵,大家可以參考以下對照表,了解應該要使用何種電纜最適當。



迴路保護包材

有電纜後就需要思考如何保護電纜,一般有以下 2 種規格,可依據住家的需求搭配使用:

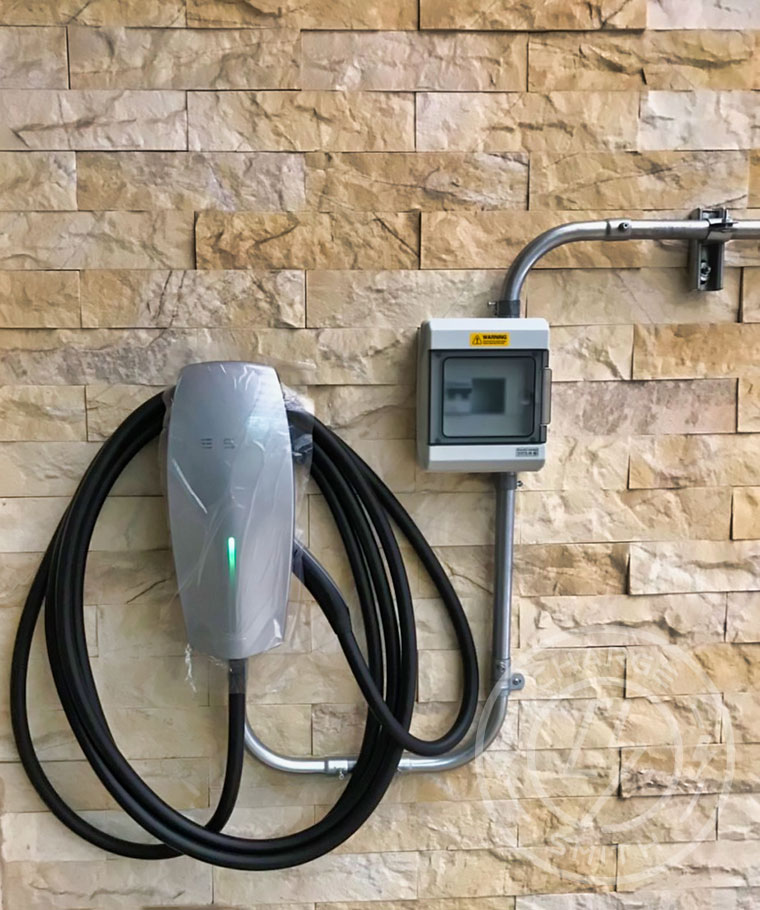

EMT 電氣金屬管:

金屬材質的鍍鋅管,通常用做建築物內明管施作,是工業風格裝潢不可或缺的一環,EMT 材質輕巧且強度優於 PVC 而被大量使用;管路適當的接地,也具有阻隔磁場干擾的優點,是常見充電設備迴路的配管方式。缺點是接縫處不防水、本體外觀易生鏽,大都應用於室內環境。



PVC 管:

聚氯乙烯塑膠管具有優異的耐酸、耐鹼、耐腐蝕的特性,並有著優越的電氣絕緣性,透過適當的黏著劑聚氯乙烯塑膠管能夠有效的防水效果,常用於需要防水的戶外。



安全有保障的為您的住家裝設電動車充電站,需要由專業有經驗的團隊為您打點。如果您有安裝充電站的需求,歡迎填寫以下申請單,讓在台灣已裝設近 500 處、服務全台最具經驗、滿意度超過 95% 的我們 – 宅電 ChargeSmith 為您把關充電的大小事!
👉 申請安裝服務 👈
